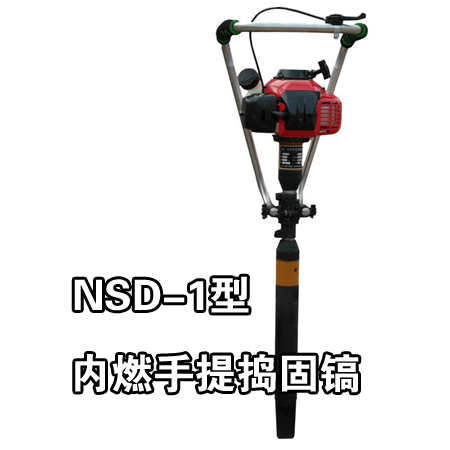

NSD-1型內燃手提搗固鎬采用日本小松二沖程汽油發動機，該機體積小、功率大、從而加大了搗固的振動力，由于采用手把軟體膠套，作業時手把振動力較小，操作時手感比較舒適，從而減輕了作業的疲勞強度。非常適用于鋼軌線路石碴搗固、維修及大型施工作業。

NSD-1型內燃手提搗固鎬性能: 一、NSD-1型內燃手提搗固鎬具采用進口內燃機為動力，性能可靠，采用三級減振系統，減振性能良好。同時具有較強的激振力。使碴石通過振動搗固后密實結合，有效地提高了搗固效果。 二、NSD-1型內燃手提搗固鎬具體積小、重量輕、攜帶方便，采取一人一鎬作業，上下道方便，安全作業性能好。勞動強度低，提高了作業效率和搗固質量，適用于各種狀況道床的搗固作業。NSD-1型內燃手提搗固鎬以達到國內先進水平。NSD-1型內燃手提搗固鎬是一種采用沖擊型震動的小型、輕便、可利用列車運行間隔時間使用的，專門用于各型軌道線路及道岔枕下道碴搗固的機械設備�？蓾M足在列車運行間隔時間內對各型軌道線路及道岔枕下道碴搗固作業的使用要求。亦可通過更換不同的工具，用于公路建設和土木工程中的各種破碎、鏟鑿、挖掘、搗實等工作。NSD-1型內燃手提搗固鎬特點:
1、整機體積小、重量輕,上下道方便,可有效保障作業過程中的行車安全。
2、多種特殊設計保證了整機的高可靠性,工作部件采用空氣錘 擊系統,激振力大,搗固效果好,可滿足現場各種條件下對線路和道岔枕下道碴搗固作業的使用要求。
3、采用專用高抗震性能,大功率電子自動限速發動機,性能優良,可靠。
4、具備優良減震性能的彈簧減震式支架減振機構,減震效果好,可有效的保護使用人員的身體健康。
5、避免了手鎬搗固作業的扒鎬窩、回填道床等作業,可大幅度提高作業效率,降低現場工人的勞動強度。

NSD-1型內燃手提搗固鎬主要技術指標
發動機：小松全能G4L
發動機功率：1.47KW
額定轉速：7000r/min
振動頻率：117Hz
整機質量：13kg
外形尺寸：1080×350×300mm
激振力：4150N

NSD-1型內燃手提搗固鎬是我公司銷量最好、用途廣的產品，NSD-1型內燃手提搗固鎬以優質的質量、和我公司良好的服務，贏得廣大客戶的喜愛。歡迎全國各地客戶采購我公司NSD-1型內燃手提搗固鎬。聯系電話：15163766288 王建

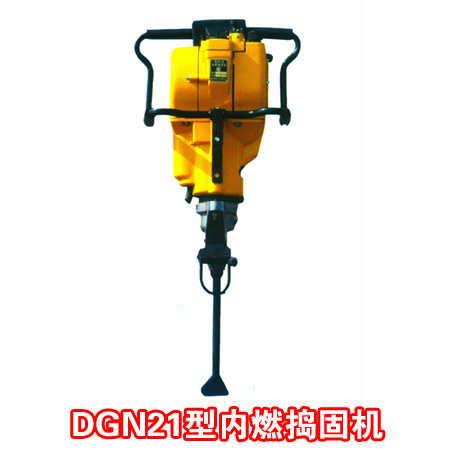

DGN21型內燃搗固機是我公司最新研制的產品，配有專用的減振操作手柄和特制的排氣洗消音器，油門控制方便。DGN21型內燃搗固機主要用于搗固、夯實、劈裂、挖掘、鏟鑿等工作，特別適用于鐵路基石的搗壓實。
DGN21型內燃搗固機它是一種適用于鐵路線路道床石喳搗固作業的手提便攜式專業工具。DGN21型內燃搗固機以汽油機做動力源，通過離心式離合器、橡膠減震器、拖動振動器產生高頻擾動力，使枕下石喳重新排列密實，從而實現對道床石喳搗固的目的。DGN21型內燃搗固機設計新穎、結構緊湊、體積小、重量輕、機動性強、手把兩級減震，手提便攜、上下道方便，可不必封鎖線路作業，特別適用于道岔、隧道、橋涵等大中型養路機械不能作業的道床區域性養路作業。

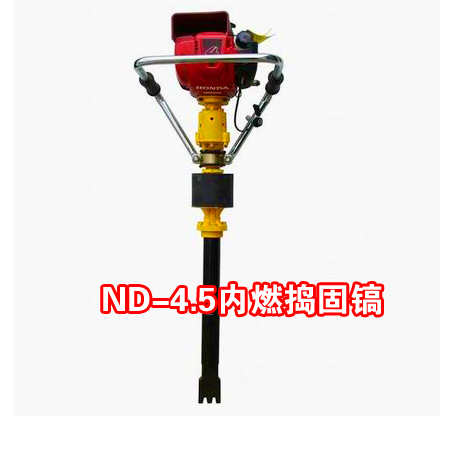

ND-4.5內燃搗固鎬適用于鐵道線路正、站線軌枕道碴搗固作業和道岔軌枕道碴搗固作業。
ND-4.5內燃搗固鎬是鐵路道床養護的一種小型養路機械，ND-4.5內燃搗固鎬主要適用于道岔及繁忙線路上利用列車間隔進行的搗固作業，ND-4.5內燃搗固鎬具有重量輕、體積小、性能優良、壞損率低、上下道方便迅速、操作輕便等優點。
ND-4.5內燃搗固鎬適用于任何鋼軌軌型鐵道線路維修道搗固作業。ND-4.5內燃搗固鎬其特點是整機重量輕、操作方便。搗固質量好，故障率低、維護方便、下道速度快，適用性強，不僅能搗固線路，還能搗固道岔，性能價格比高、十分適合鐵路道搗固作業的需要。
ND-4.5內燃搗固鎬主要由內燃機、齒輪分動箱、軟軸和搗鎬組成，齒輪分動箱位于內燃機兩側左右對稱，內燃機經離合器、傳動帶聯接齒輪分動箱的齒輪，齒輪的輸出軸通過軟軸座接軟軸，齒輪分動箱經絕緣裝置固定在機架上，絕緣走行輪固定在機架下。本實用新型結構簡單，施工方便，不要求動力電源，避免了“連電”事故的發生，克服了現有搗固機對軟軸左右旋轉的接入要求，極具市場潛力。
ND-4.5內燃搗固鎬是一種適用于鐵路線路道床石喳搗固作業的手提便攜式專業工具。ND-4.5內燃搗固鎬以汽油機做動力源，通過離心式離合器、橡膠減震器、拖動振動器產生高頻擾動力，使枕下石喳重新排列密實，從而實現對道床石喳搗固的目的。ND-4.5內燃搗固鎬設計新穎、結構緊湊、體積小、重量輕、機動性強、手把兩級減震，手提便攜、上下道方便，可不必封鎖線路作業，ND-4.5內燃搗固鎬特別適用于道岔、隧道、橋涵等大中型養路機械不能作業的道床區域性養路作業。
ND-4.5內燃搗固鎬產品特點:
ND-4.5內燃搗固鎬在現場使用中解決了在繁忙干線上搗固作業無可靠有效的國產手提搗固機的難題，是適應現場實際作業境況，免維護性與易用性相結合的，ND-4.5內燃搗固鎬具有廣泛使用與推廣前景的新一代搗固機具。
ND-4.5內燃搗固鎬技術參數：
1、激振力:4000 N
2、發動機功率:2 HP
3、空載最大振幅:＞6mm
4、振動頻率:115Hz
5、整機質量:15KG
6、外型尺寸:106×40×28 cm

ND-5.0型內燃搗固鎬適用范圍：
ND-5.0型內燃搗固鎬用于鐵路線路道碴搗固作業的專用工具。采取一人一鎬作業，上下道方便，作業安全可靠。能滿足各種狀況道床的搗固作業要求。ND-5.0型內燃搗固鎬適用于鐵路線路、道岔區域的日常維護及搶修過程中道碴搗固作業。
ND-5.0型內燃搗固鎬在現場使用中解決了在繁忙干線上搗固作業無可靠有效的國產手提搗固機的難題，是適應現場實際作業境況，免維性與易用性相結合的，ND-5.0型內燃搗固鎬具有廣泛使用與推廣前景的新一代搗固機具。
ND-5.0型內燃搗固鎬技術性能：
1、發動機功率： 1.47kw(2HP G4L48D)
2、最高轉速： 7500±200r/min
3、激振力： ≥5.0kN
4、空載振幅： 5mm
5、振動頻率： 125±5Hz
6、外型尺寸： 1070mm×370mm×370mm
7、整機質量： 15kg
ND-5.0型內燃搗固鎬產品介紹:
ND-5.0型內燃搗固鎬是適用于鐵路道床養護的一種小型養路機械,ND-5.0型內燃搗固鎬主要用于石碴道床的搗固作業。內燃搗固鎬設計新穎，結構緊湊，是一種上下道迅速、操作輕便的搗固設備，特別適合道岔搗固作業。ND-5.0型內燃搗固鎬主要由汽油機、減振裝置、傳動軸、振動體和手把組成，構成獨立完整的手持式搗固機，既沒有冗長的電纜線，也沒有笨重的軟軸，結構合理緊湊，使用方便。
ND-5.0型內燃搗固鎬主要由內燃機、齒輪分動箱、軟軸和搗鎬組成，齒輪分動箱位于內燃機兩側左右對稱，內燃機經離合器、傳動帶聯接齒輪分動箱的齒輪，齒輪的輸出軸通過軟軸座接軟軸，齒輪分動箱經絕緣裝置固定在機架上，絕緣走行輪固定在機架下。本ND-5.0型內燃搗固鎬結構簡單，施工方便，不要求動力電源，避免了“連電”事故的發生，克服了現有搗固機對軟軸左右旋轉的接入要求，極具市場潛力。
ND-4.5內燃搗固鎬是一種適用于鐵路線路道床石喳搗固作業的手提便攜式專業工具。ND-5.0型內燃搗固鎬以汽油機做動力源，通過離心式離合器、橡膠減震器、拖動振動器產生高頻擾動力，使枕下石喳重新排列密實，從而實現對道床石喳搗固的目的。ND-5.0型內燃搗固鎬設計新穎、結構緊湊、體積小、重量輕、機動性強、手把兩級減震，手提便攜、上下道方便，可不必封鎖線路作業，特別適用于道岔、隧道、橋涵等大中型養路機械不能作業的道床區域性養路作業。

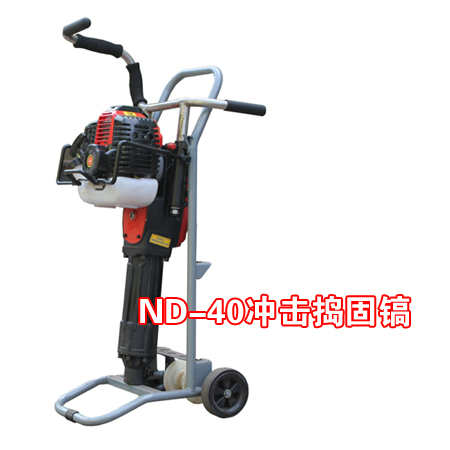

ND-40內燃搗固鎬是一種用于鐵路工務部門對線路和道岔維修和搶修工作進行搗固作業的小型機械，它由汽油機經離合器驅動曲軸和連桿，帶動活塞和沖擊頭，讓搗固鎬產生向下的沖擊力，使道床中的石碴震動搗實，消除軌枕下的三角坑，提高線路的安全性。ND-40內燃搗固鎬技術性能先進，結構合理，操作方便，作業效率高，搗固質量好，受到現場歡迎。
ND-40內燃搗固鎬適用于鐵路道床養護的一種小型養路機械,主要用于石碴道床的搗固作業。它設計新穎，結構緊湊，是一種上下道迅速、操作輕便的搗固設備，特別適合道岔搗固作業。ND-40內燃搗固鎬主要由汽油機、減振裝置、傳動軸、振動體和手把組成，構成獨立完整的手持式搗固機，既沒有冗長的電纜線，也沒有笨重的軟軸，結構合理緊湊，使用方便。
ND-40內燃搗固鎬技術參數：
1、汽油機功率：1.42kW
2、激振力：≥4.2kN
3、空載振幅：≥5mm
4、振動頻率：120～140HZ
5、振搗棒直徑：52mm
6、偏心塊旋轉速度：7000～8000r/min
7、整機質量：13.6kg
ND-4型內燃搗固鎬特別適用于道岔、隧道、橋涵等大中型養路機械不能作業的道床區域性機動養護作業。ND-40內燃搗固鎬產品設計先進，結構合理，體積小、重量輕、攜帶方便，操作簡單，省時省力，維修方便，易于保養。 ND-40內燃搗固鎬是一種適用于鐵路線路道床石喳搗固作業的手提、便攜式專用工具。ND-40內燃搗固鎬是由汽油機作為原動力，通過離心式離合器、偏心軸、橡膠減震器、拖動鎬體產生高頻擾動力，使枕下石喳重新排列密實，從而實現對道床石喳搗固的目的。
ND-40內燃搗固鎬使用方法:
1、檢查發動機（按發動機說明書）應處于正常狀態
2、檢查機器各部件應處于正常狀態；
3、轉動發動機數轉使其各部件有良好的潤滑；
4、撥動換向手柄，使套筒處于空擋位置；
5、啟動發動機，進行短時間的空運轉，再調整油門使發動機處于怠速狀態，即可工作；
ND-4型內燃搗固鎬是一種適用于鐵路線路道床石喳搗固作業的手提、便攜式專用工具。它是由汽油機作為原動力，通過離心式離合器、偏心軸、橡膠減震器、拖動鎬體產生高頻擾動力，使枕下石喳重新排列密實，從而實現對道床石喳搗固的目的。ND-40內燃搗固鎬特別適用于道岔、隧道、橋涵等大中型養路機械不能作業的道床區域性機動養護作業。該產品設計先進，結構合理，體積小、重量輕、攜帶方便，操作簡單，省時省力，維修方便，易于保養。

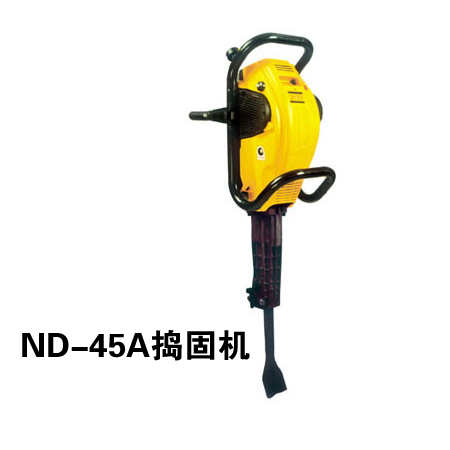

ND-45A搗固機為內燃手持式?jīng)_擊式搗固機，由一部二沖程發動機驅動，可讓發動機怠速運轉而不觸發沖擊機構，ND-45A搗固機廣泛應用于鐵路工務系統， 尤其適用于在提速線路、道岔維修和配合大機搗鼓作業；
ND-45A搗固機具有沖擊力大，搗固和減震效果好，操作簡單，維修方便等優勢和特點；
ND-45A搗固機具有多種功能，更換不同的鏟具后，也可用于更換軌枕作業中的道床破碎，枕木盒內石渣夯拍，挖掘排水等工作。
ND-45A搗固機主要由內燃機、齒輪分動箱、軟軸和搗鎬組成，齒輪分動箱位于內燃機兩側左右對稱，內燃機經離合器、傳動帶聯接齒輪分動箱的齒輪，齒輪的輸出軸通過軟軸座接軟軸，齒輪分動箱經絕緣裝置固定在機架上，絕緣走行輪固定在機架下。本實用新型結構簡單，施工方便，不要求動力電源，避免了“連電”事故的發生，克服了現有搗固機對軟軸左右旋轉的接入要求，極具市場潛力。
ND-45A搗固機是一種適用于鐵路線路道床石喳搗固作業的手提便攜式專業工具。ND-45A搗固機以汽油機做動力源，通過離心式離合器、橡膠減震器、拖動振動器產生高頻擾動力，使枕下石喳重新排列密實，從而實現對道床石喳搗固的目的。ND-45A搗固機設計新穎、結構緊湊、體積小、重量輕、機動性強、手把兩級減震，手提便攜、上下道方便，可不必封鎖線路作業，特別適用于道岔、隧道、橋涵等大中型養路機械不能作業的道床區域性養路作業。
搗固機型號 ND-45A
工作重量 27
沖擊頻率(number/min) 1440
沖擊能量(J) 45
離合轉速(r/min) /
工作轉速(r/min) 6000
功率(kW/r/min) 2.0/6000
包裝箱尺寸P(mm) 950×450×450
ND-3型內燃搗固鎬產品介紹:
ND-45A搗固機是適用于鐵路道床養護的一種小型養路機械,主要用于石碴道床的搗固作業。內燃搗固鎬設計新穎，結構緊湊，是一種上下道迅速、操作輕便的搗固設備，ND-45A搗固機特別適合道岔搗固作業。搗固鎬主要由汽油機、減振裝置、傳動軸、振動體和手把組成，構成獨立完整的手持式搗固機，既沒有冗長的電纜線，也沒有笨重的軟軸，結構合理緊湊，使用方便。

山東卓信機械公司生產的ND-45A搗固機、內燃搗固鎬等產品，銷售全國各地及海內外20多個國家和地區，ND-45A搗固機收到國內外客戶的一直好評！ND-45A搗固機輕便、體積小、機動性強施工作業方便，ND-45A搗固機用途廣，適用于各種鐵路養護作業。聯系電話：15163766288 王建

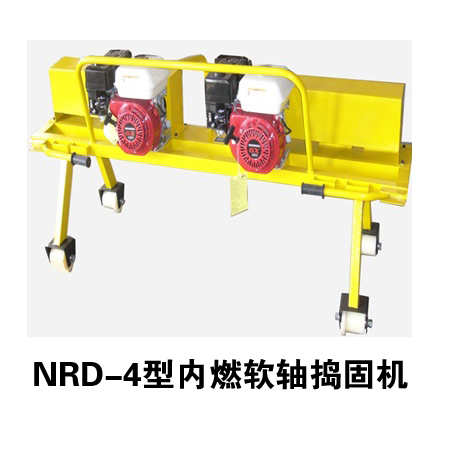

NRD-4型內燃軟軸搗固機適用于任何鋼軌軌型鐵道線路維修道碴搗固作業。NRD-4型內燃軟軸搗固機其特點是整機重量輕、操作方便。搗固質量好，故障率低、維修方便、下道速度快，適用性強，不僅能搗固線路，還能搗固道岔，性能價格比高、十分適合鐵路道碴搗固作業的需要。
NRD-4型內燃軟軸搗固機是一種適用于鐵路線路道床石喳搗固作業的手提便攜式專業工具。內燃搗固鎬以汽油機做動力源，通過離心式離合器、橡膠減震器、拖動振動器產生高頻擾動力，使枕下石喳重新排列密實，從而實現對道床石喳搗固的目的。NRD-4型內燃軟軸搗固機設計新穎、結構緊湊、體積小、重量輕、機動性強、手把兩級減震，手提便攜、上下道方便，可不必封鎖線路作業。NRD-4型內燃軟軸搗固機特別適用于道岔、隧道、橋涵等大中型養路機械不能作業的道床區域性養路作業。
NRD-4型內燃軟軸搗固機是鐵路道床養護的一種小型養路機械，主要適用于道岔及繁忙線路上利用列車間隔進行的搗固作業，NRD-4型內燃軟軸搗固機具有重量輕、體積小、性能優良、壞損率低、上下道方便迅速、操作輕便等優點。
NRD-4型內燃軟軸搗固機包括搗鎬、軟軸、動力裝置、機架和走行輪，搗鎬接軟軸，動力裝置固定在機架上，機架下固定有走行輪，其特征在于：動力裝置為內燃機，內燃機經離合器、傳動帶聯接齒輪分動箱的齒輪，齒輪的輸出軸通過軟軸座接軟軸，齒輪分動箱經絕緣裝置固定在機架上。
NRD-4型內燃軟軸搗固機主要由內燃機、齒輪分動箱、軟軸和搗鎬組成，齒輪分動箱位于內燃機兩側左右對稱，內燃機經離合器、傳動帶聯接齒輪分動箱的齒輪，齒輪的輸出軸通過軟軸座接軟軸，齒輪分動箱經絕緣裝置固定在機架上，絕緣走行輪固定在機架下。本實用新型結構簡單，施工方便，不要求動力電源，避免了“連電”事故的發生，克服了現有搗固機對軟軸左右旋轉的接入要求，極具市場潛力。
二、NRD-4型內燃軟軸搗固機主要技術參數
1、內燃機型號：GX160
2、功率： 5.5馬力
3、排量（mL）：163
3、最大功率及相應轉速 kW/(r/min)：3.05/3600
4、最大扭矩及相應轉速N＆#8226;m/(r/min)：8.6/2500
5、振動次數：3000次/分
6、振幅：1.2mm
7、主機質量：120KG
